一、葉面積指數自動監測儀產品簡介

植物冠層生長環境監測系統系統能夠通過葉面溫濕度傳感器、紅外溫度傳感器、土壤溫濕鹽度傳感器等監測指標,分析得到植物冠層生長溫度變化,冠層的覆蓋度情況對植物生長土壤溫濕度鹽分的影響等。可以選配風速、風向、空氣溫濕度氣壓、雨量、植物生長傳感器等環境監測指標,綜合分析區域植物生長環境,為科學研究提供數據支持。

二、葉面積指數自動監測儀產品特點

1、電源系統:風光互補供電系統、交流220V、直流5V、12V、太陽能等,根據用戶需要選配。

2、可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。

3、完善的防雷擊、抗干擾等保護措施。

4、硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。

5、監測要素可按實際需求選配。模塊化設計極大的方便了后期設備的調試和升級。

6、通訊方式可根據傳輸距離來按需要選配，為方案提供高性價比。

7、環境WEB發布系統可以讓用戶在局域網和互聯網上隨時使用瀏覽環境站現場環境數據。

8、客戶端瀏覽：可以通過軟件客戶端，實現局域網、互聯網上查詢、統計環境站現場環境數據。

三、產品參數

1、氣象多要素百葉盒（溫濕度+大氣壓力+光照強度）：精度：空氣溫度傳感器：±0.5℃；空氣濕度傳感器：±3%RH；大氣壓力:±0.15Kpa@25℃75Kpa光照強度傳感器：±7%；485信號傳輸;

2、風速傳感器：精度：±0.5%；

3、風向傳感器:精度：8個指示方向；

4、葉面溫濕度監測傳感器，測量范圍-30~70攝氏度，濕度0~100%RH,葉面尺寸76mm*61mm

5、太陽能板:120W太陽能板+12V 60AH蓄電池;

6、控制柜:噴塑配電箱;

7、配備樹冠專用監測相機，實現葉冠狀態實時監測，支持定點、定頻多種采集策略遠程設置，配備樹冠長勢分析算法；

8、4G網關:支持4G網絡傳輸;

9、立桿≥4M，白色烤漆;

10、內存容量：16Mb,100000以上的數據點；

11、通訊方式：支持GPRS通訊，支持RS232數據輸出，支持Lora無線通訊；

12、內置GPS定位功能，能報送地理位置信息。

13、運輸安裝費及三年物聯網費用。

森林葉面積指數監測設備標準作業指導書

工具準備：一字螺絲刀、斜口鉗、剝線鉗、6mm內六角、7mm扳手14mm扳手、17mm扳手

設備配件清單：控制箱、4m燈桿、避雷針、傳感器固定支架（百葉箱、圓盤）、傳感器選配（空氣溫濕度、風速、風向、光照強度、大氣壓、葉面溫度）、避雷針、電池板支架、電池板、60AH蓄電池

分步驟作業：

圓盤支架組裝標準及步驟：

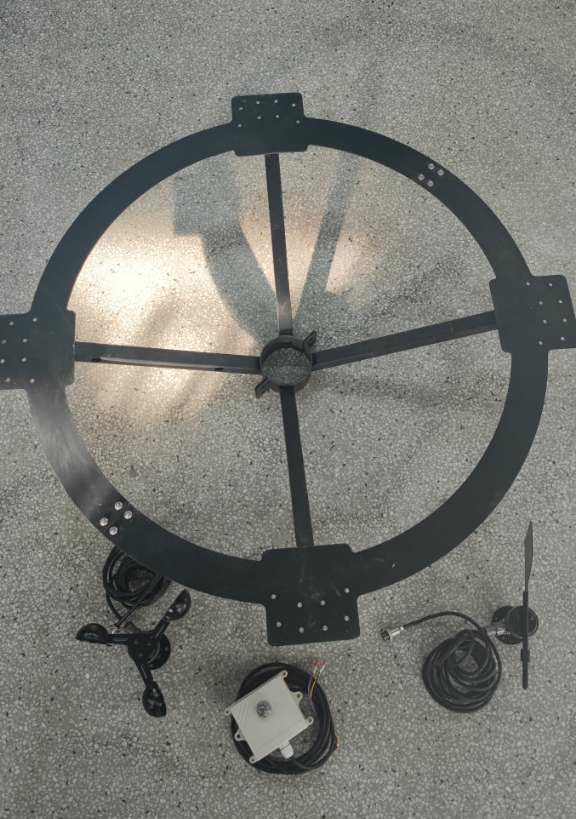

配件：風速傳感器、風向傳感器、光照傳感器、圓盤支架、M4*15螺桿螺母各10個、墊片彈簧墊各10個

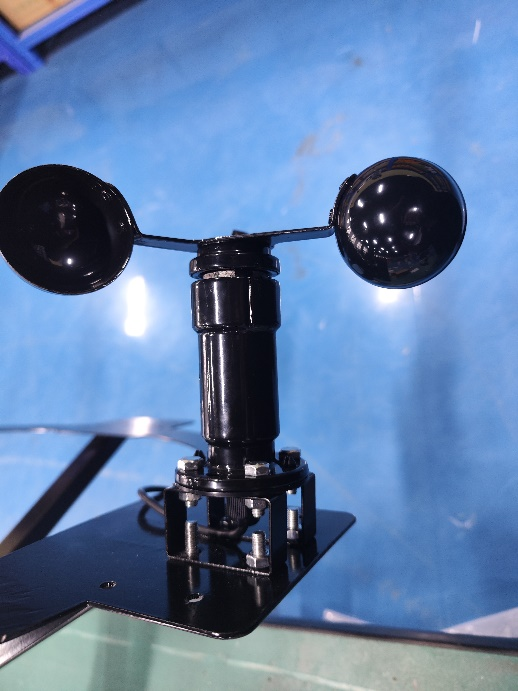

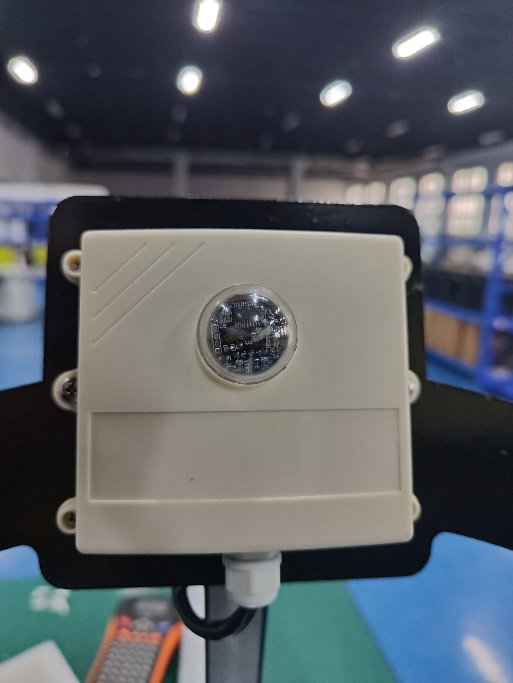

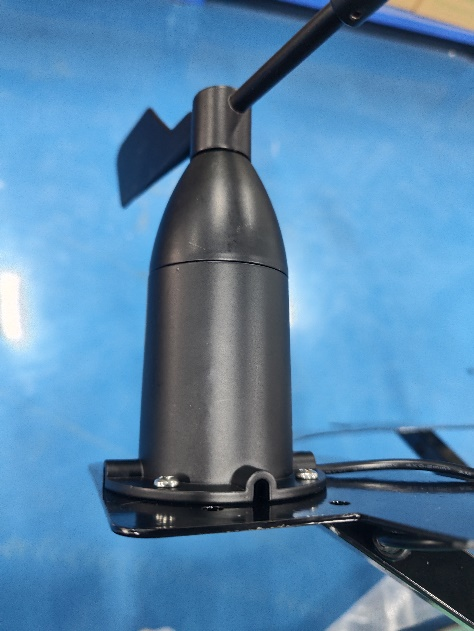

1、傳感器固定：圓盤正前方固定光照傳感器，左右兩側固定風速、風向傳感器

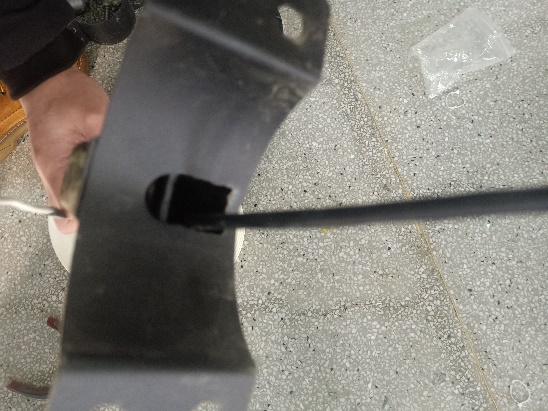

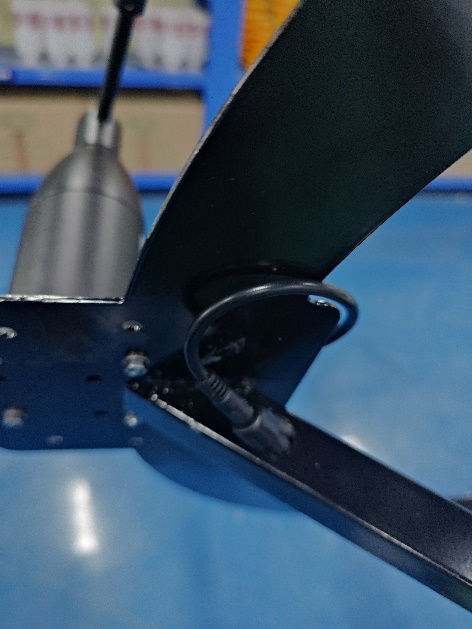

2、傳感器穿線：以圖7光照傳感器為例，從左側進線孔進線，右側出線孔出線，風速、風向傳感器同樣如此

3、圓盤支架組裝完成

4、百葉箱支架組裝標準及步驟：配件：百葉箱、百葉箱支架、M8*45螺桿、M8螺母

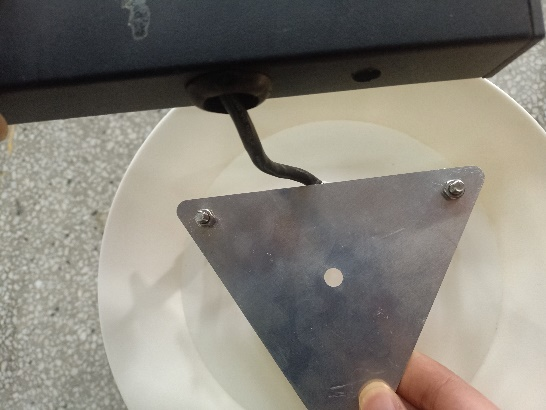

5、傳感器走線：從圖9的穿線孔進線，圖10的穿線孔出線

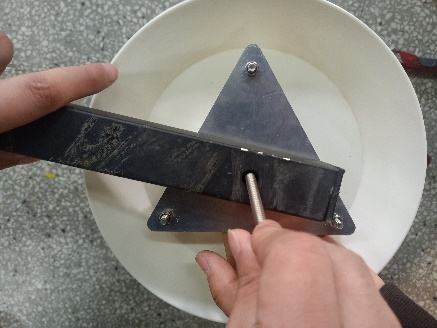

6、傳感器固定：使用M8螺桿、螺母將百葉箱與支架固定擰緊

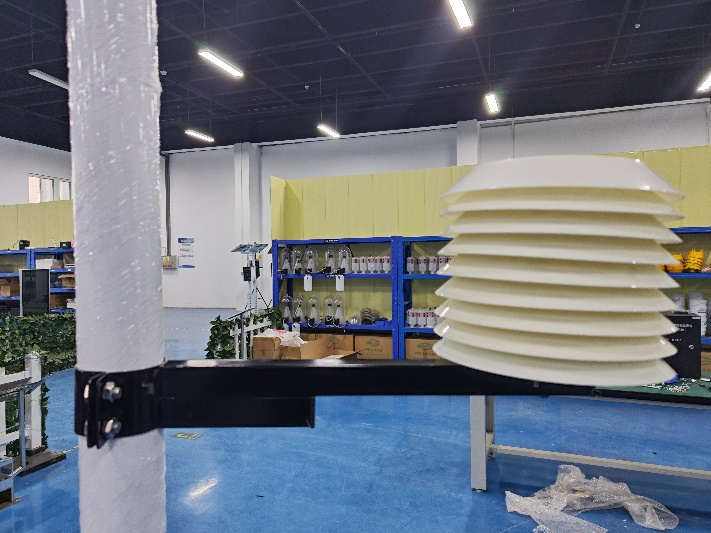

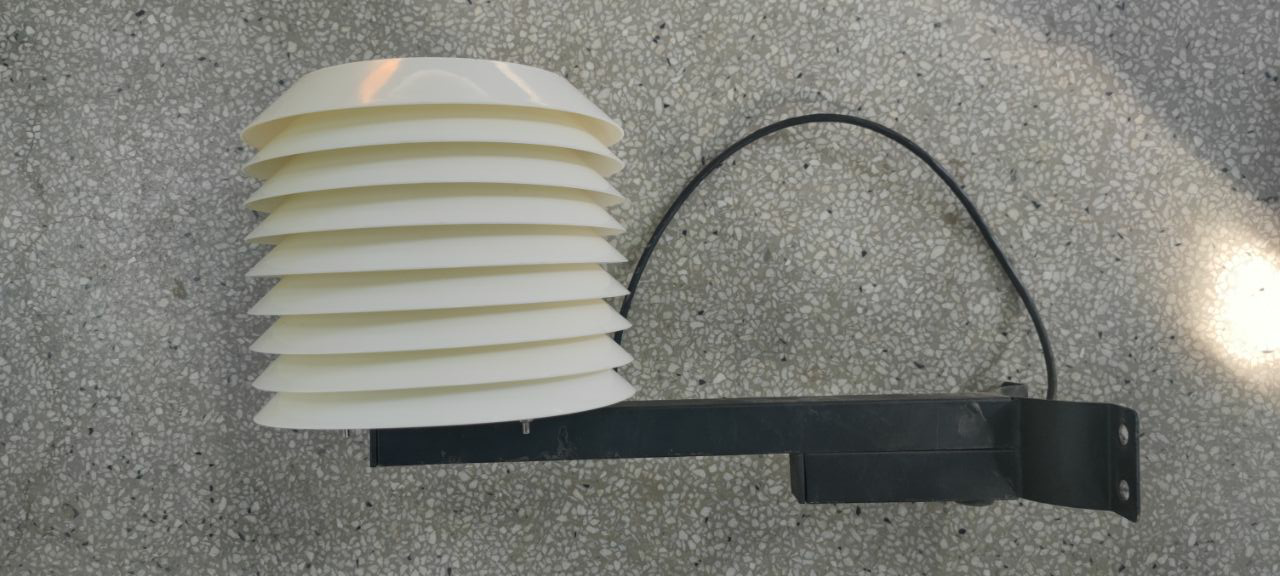

7、百葉箱支架組裝完成

8、電池板支架組裝標準及步驟：配件：60W電池板*2、60AH蓄電池、M6*20螺桿螺母各4個、平墊彈墊各4個

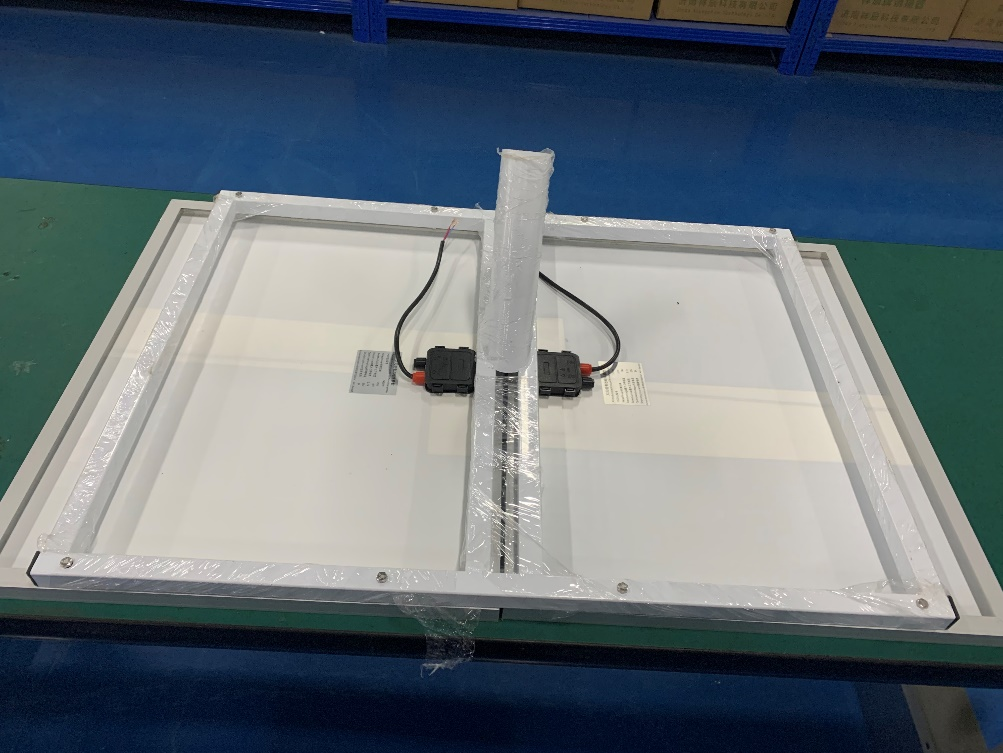

9、固定電池板，注意使用平墊、彈墊，并固定牢靠

10、電池板接線，注意紅線為正極、黑（藍）線為負極，兩塊電池板并聯接到延長線上

11、電池板支架組裝完成
12、小氣候整體組裝標準及步驟：部件準備：圓盤支架、百葉箱支架、電池板支架、避雷針、控制箱、控制箱連接架、燈桿、攝像頭、攝像頭支架、連接件

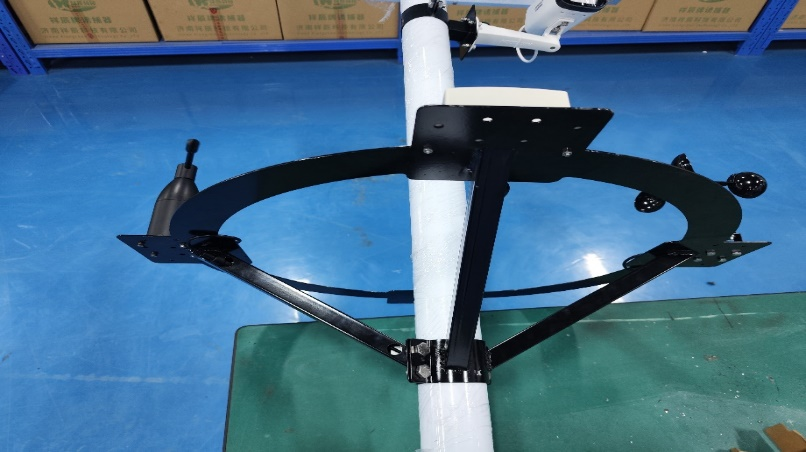

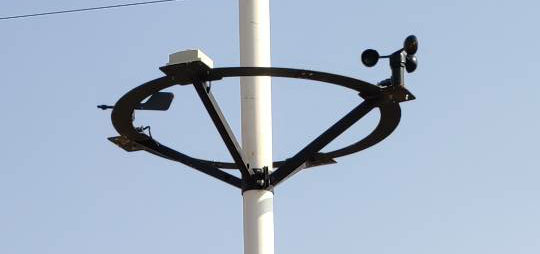

13、安裝固定圓盤支架并穿線，先將圓盤支架中間四個螺絲拆卸，然后將圓盤支架從燈桿上方套到燈桿上，光照傳感器朝向控制箱方向，將傳感器線從對應的進線孔（距燈桿頂端1m）穿進燈桿，從控制箱的出線孔（離燈桿底座1.2m）穿出燈桿，最后將圓盤支架4個穿線孔與燈桿的4個進線孔對齊，固定4個螺絲并擰緊，注意不要壓到線

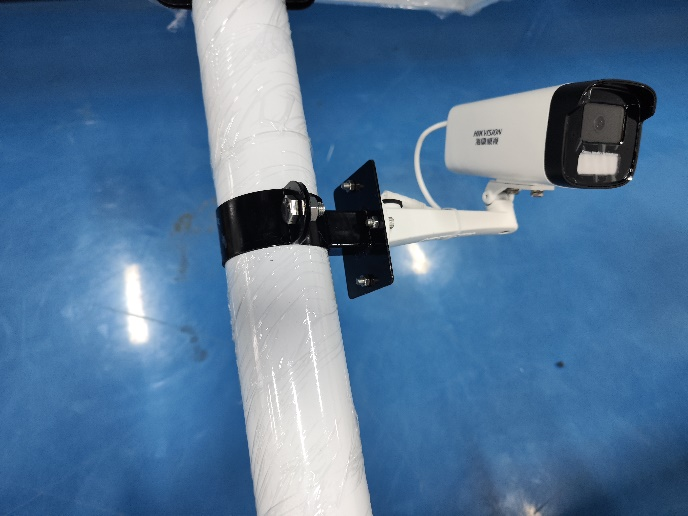

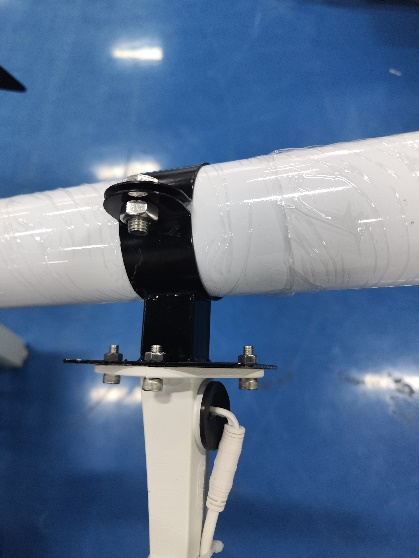

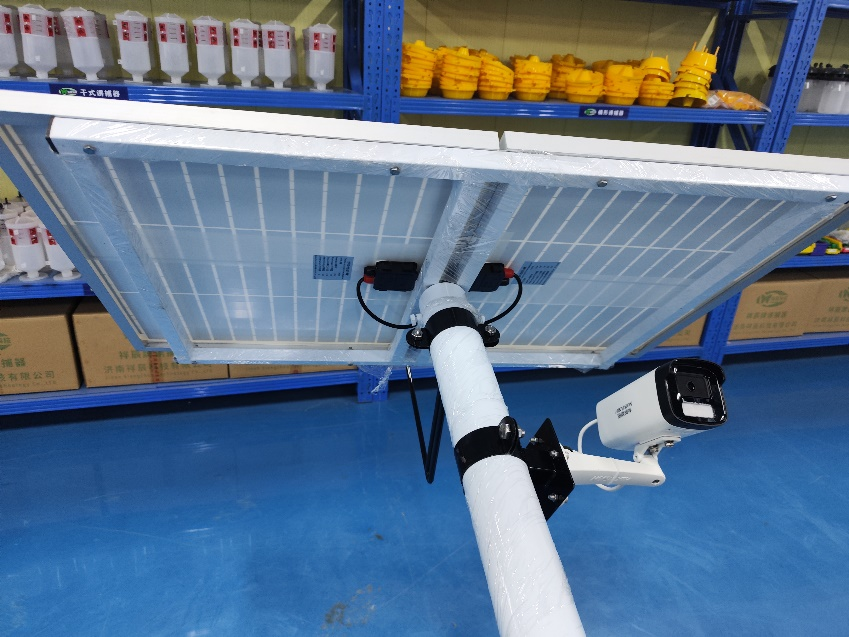

14、安裝固定槍機攝像頭，將槍機與槍機支架（白色）固定，槍機線穿入槍機支架內，連接一根網線（7m藍色網線）及電源線（DC插頭線），然后與槍機連接件（黑色）固定，接頭留在槍機支架內（接頭用防水膠布纏住），最后將網線、電源線從燈桿頂部30cm穿線孔處穿入燈桿，從控制箱的出線孔（離燈桿底座1.2m）穿出燈桿，將連接件與燈桿固定完成

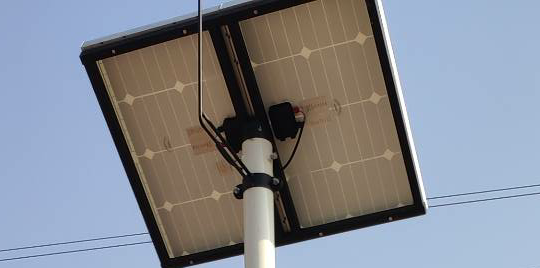

15、安裝固定電池板并穿線，將電池板線從燈桿頂端進線孔穿進燈桿，從控制箱出線孔（離燈桿底座1.2m）穿出，然后將電池板支架套入燈桿內，固定三個螺絲并擰緊，注意電池板朝向南（以控制箱方向為基準）

16、安裝固定避雷針，避雷針安裝固定于燈桿北側，指針朝上，注意不要裝反，裝好后固定擰緊螺絲

17、安裝固定百葉箱并穿線，將傳感器線從百葉箱進線孔（離燈桿底座1.5m、控制箱對面）穿入燈桿，從控制箱出線孔（離燈桿底座1.2m）穿出，然后固定支架并擰緊螺絲，注意百葉箱方向朝上

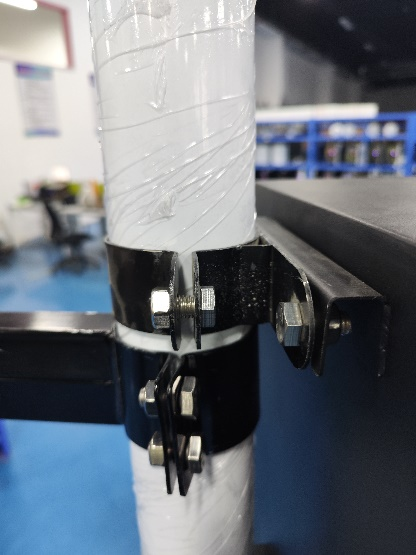

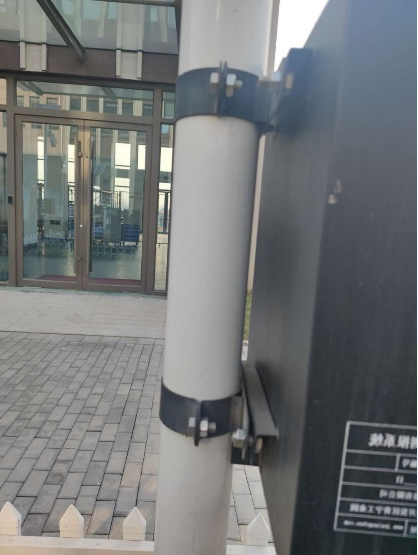

18、安裝固定控制箱，先將控制箱連接件（兩個）固定于燈桿上，調整相應位置（下方的連接件固定于燈桿控制箱穿線孔上方1cm處）松開懸掛控制箱的四個螺絲，將控制箱掛于連接件上，調整位置，然后將所有固定螺絲擰緊

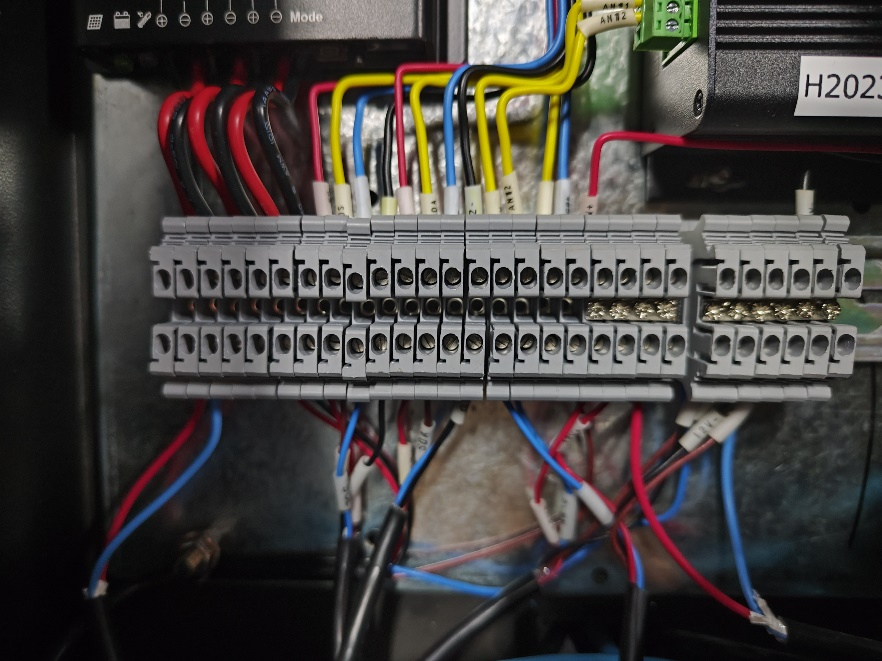

19、控制箱接線，電池板線接到控制器電池板端，電池線接到控制器電池端，注意正負極不要接反；各傳感器按照線號或標簽接到相應位置

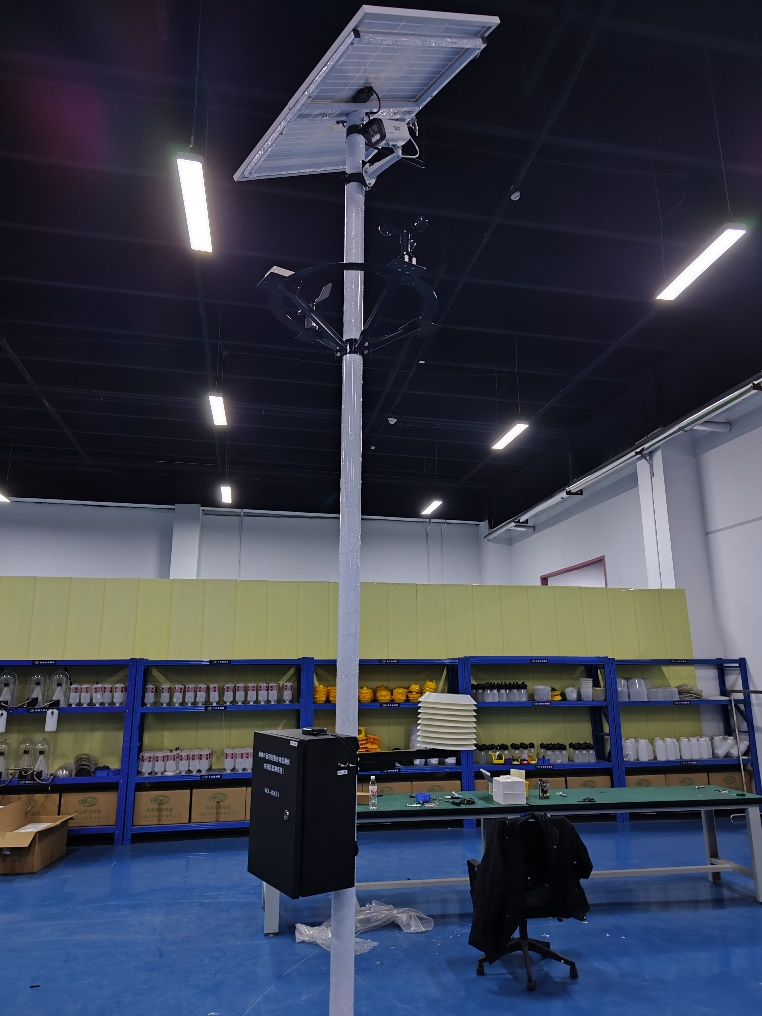

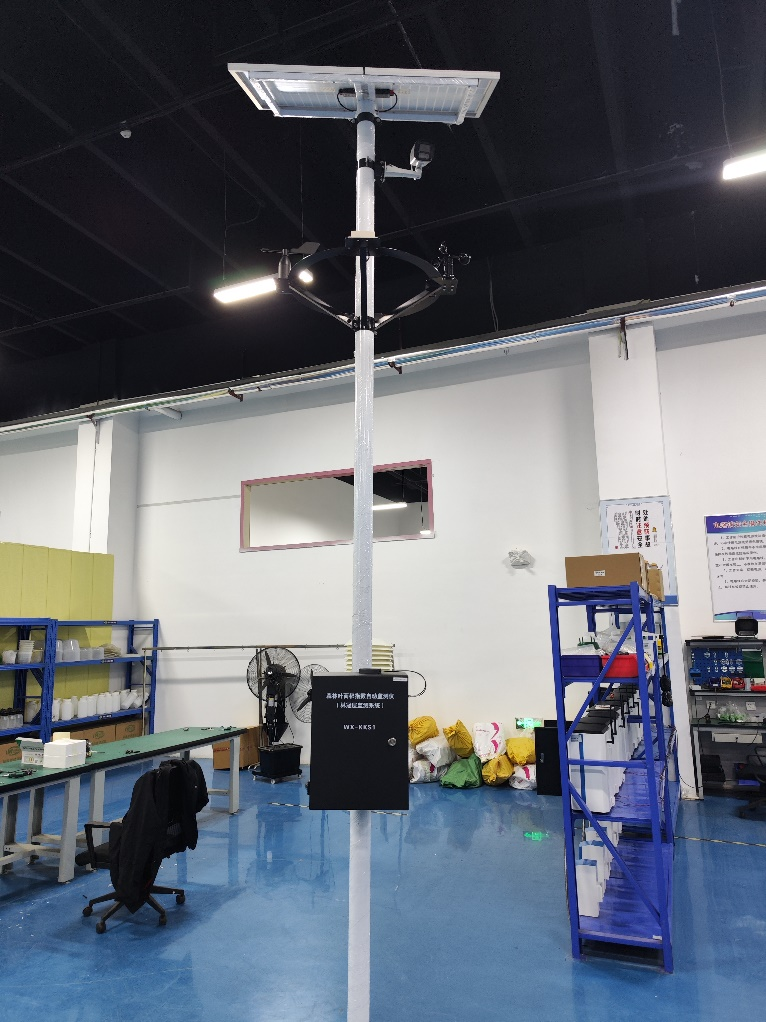

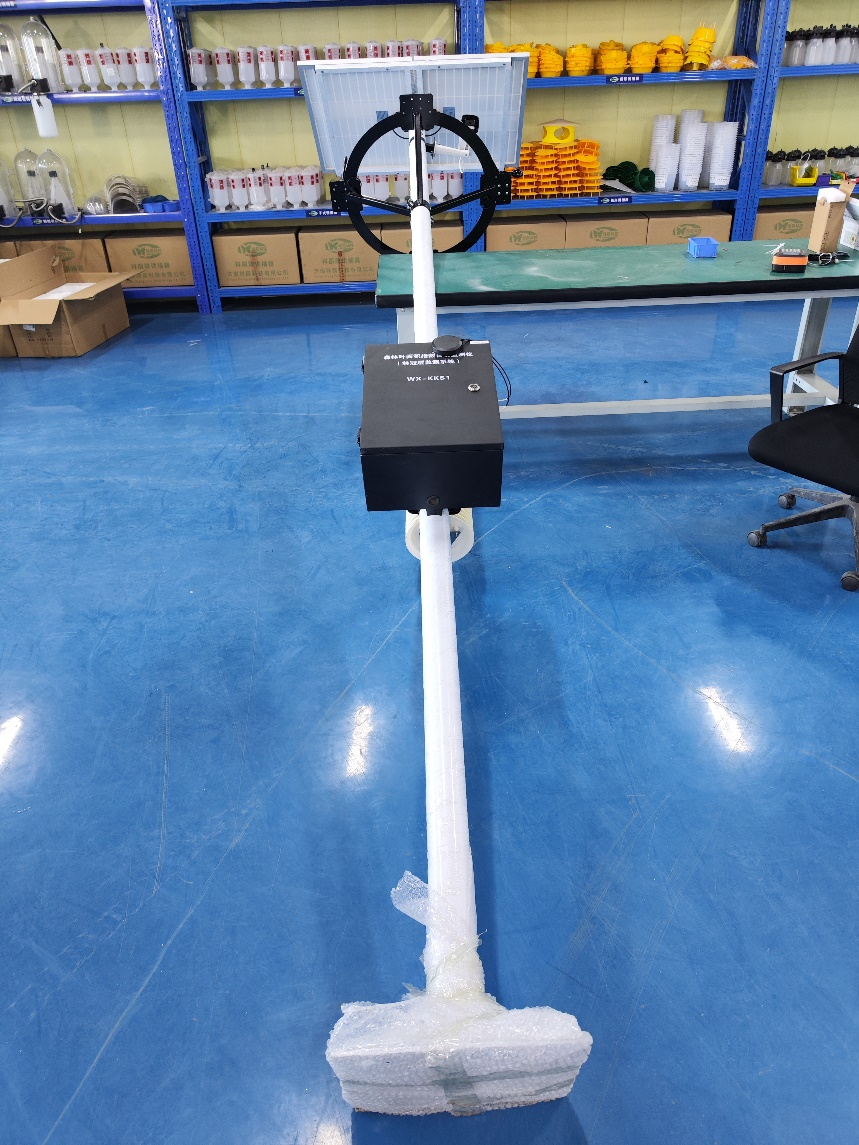

20、設備安裝完成（注：電池線從燈桿底部穿入控制箱；葉面溫濕度傳感器線從控制箱底部穿入控制箱，傳感器固定于樹枝枝干上）

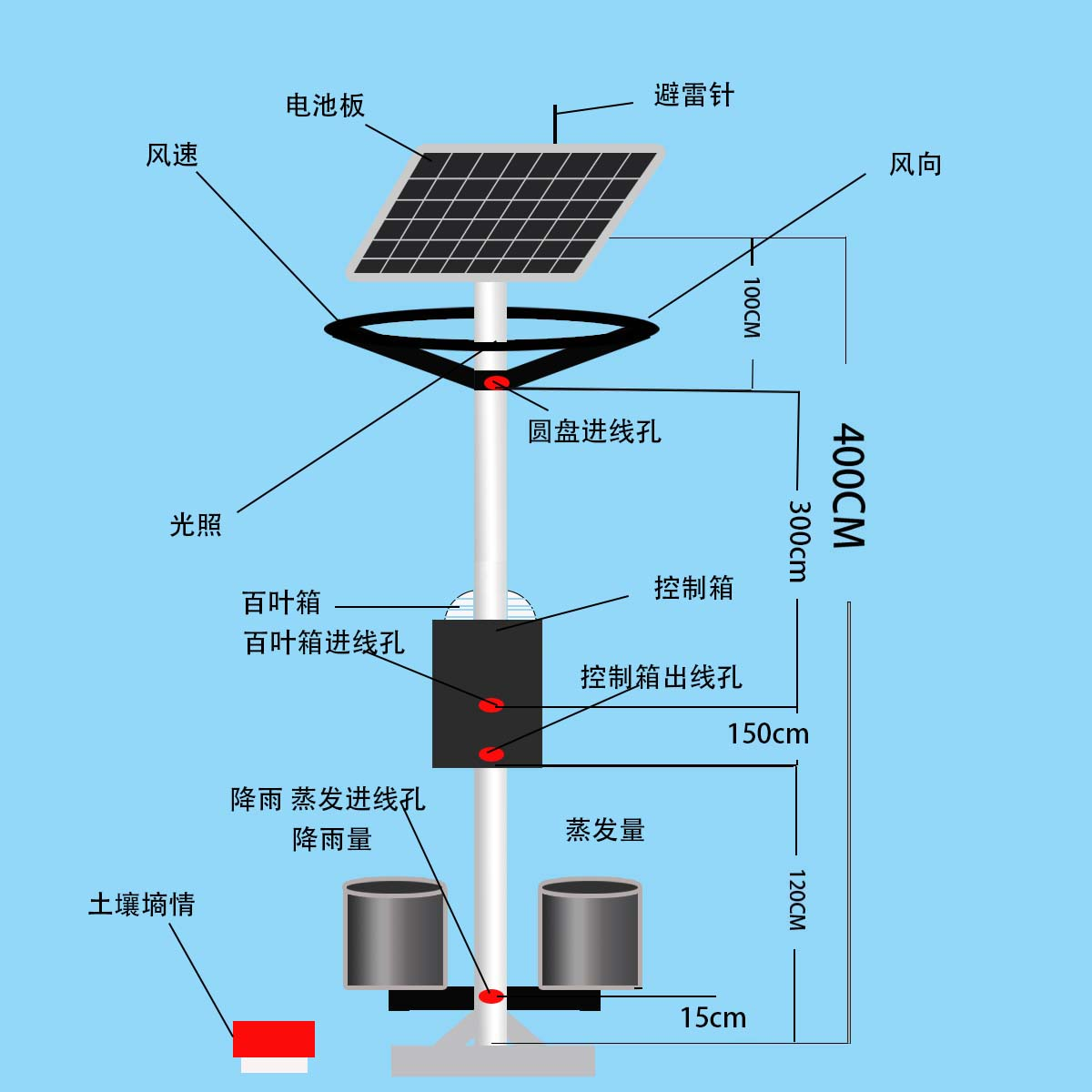

整體組裝圖：傳感器安裝位置及穿線孔位置（無蒸發、降雨、土壤）
